Me regalaron la ANET A8. Una máquina 3D de autoconstrucción.

Sociedad Española de organología y Luthería Foros Tecnologia CNC, láser e Impresión 3D Me regalaron la ANET A8. Una máquina 3D de autoconstrucción.

Etiquetado: ,

Viendo 2 entradas - de la 1 a la 2 (de un total de 2)
  • Autor
    Entradas
  • #1352
    Francisco RiveroFrancisco Rivero
    Superadministrador

    He de deciros que he aprendido mas bregando con esta vieja  y humilde máquina de autoconstrucción (kit-diy) que en los cuatro años de impresora comprada e imprimiendo desde el primer día.

    Andaba entregando una guitarra a un cliente mientras en otra parte del taller funcionaba mi ya antigua Artillery Genius. El cliente me pregunta ¿para qué usas la impresora 3D? le conté que para prototipado de piezas, para fabricarme útiles y plantillas … entonces me dijo, “acabo de tirar yo una vieja impresora, de las primeras…”
    Yo indignado le reproché: las impresoras no se tiran, siempre hay cosas que se pueden aprovechar para otros proyectos, los drivers, los motores, los husillos; yo incluso pensaba en la cama caliente para desoldar piezas de electrónica, o un par de motores para fabricarme una grabadora, o una impresora de corte de vinilo….
    El cliente me respondía que la tiró funcionado porque hacia años que estaba en el trastero, que le preguntaría a su padre y si aún no la había llevado a punto limpio…

    Al día siguiente estaba en casa una impresora vieja, con el marco deformado, alguna pieza mal montada de origen y según datos de registro…. 9000 horas de impresión y como 10km de filamento impreso, ocho años de edad y los ultimos tres o cuatro de desuso.
    Le di un par de empujones al marco para enderezarlo, le quité polvo y al enchufarla “estaba viva”

    Imprimía mal,  había que dar firmeza a  la estructura, calibrar la cama caliente era un dolor,  pero viva al fin y al cabo…. a la hora y media de impresión murió y ahí empieza la diversión.

    Se ha quemado la fuente. Busco fuentes y del amperaje necesario se me iba la guasa a 90 euros. Cierto que las había mas barata, pero se escuchaba en su tiempo de estas impresoras que provocaban incendios. Como no me iba a gastar en una fuente lo que en ebay andaban pidiendo por esta impresora de segunda mano decidí entonces que habria que aprender el funcionamiento de una fuente conmutada, detectar la avería y reparar….

    Una fuente conmutada, primero filtra perturbaciones de la red… luego rectifica a continua en alta (en una fuente lineal se habria transformado primero a baja tensión y rectificado despues), corrige el factor potencia para maximizar eficiencia (esto en ocasiones no está y ahí , entre otros factores estriba la calidad de la fuente), a continuación se le quita el rizado con un tren de condenasdores y ahora viene lo que es mas distinto de la fuente lineal, le pasa la corriente a un transistor,
    que por medio de un octoacoplador, y/o de un circuito  integrado que hace de controlador, convierte la corriente continua en corriente pulsante de nuevo, pero a mucha mas frecuencia que en origen…. ahora pasa por un transformador que la pasa a 24v, o a 12v, se rectifica a continua con el puente de diodos y se le quita el rizado con el filtro.

    Puestos a medir, como no tenía un osciloscopio, solo puedo medir los voltajes, asi que no está llegando el voltaje completo, pero todo lo que hay  delante del mosfet (transistor) parece ir bien, asi que deteminamos que o es la parte del controlador o directamente los dos mosfets (tenia dos transistores) los que están fallando.

    Hablo con un tecnico amiguete, y me dice que no me complique la vida reparando, que nadie repara una fuente que cambias por 45 pavos  (a mi me salía por 90, en aliexpress las hay desde 20 o 25), pero como le insisto me dice que lo que se suele ir es alguno de los mosfets, o un trisistor que hay a la entrada que hace “rectificación de media onda” (menos mal que yo sabia de que me estaba hablando, si no le hubiera mentado a la madre, por si acaso), o el octoacoplador, pero que él apuesta por los mosfets.  Como yo lo que tenia era el repuesto del trisistor recuperado de dios sabe donde, lo cambié y no mejoró, así que por 2,4o euros  me traje del amazon chino 10 mosfets equivalentes a los que tenia la fuente….. cambié los dos que tenia y ahí tenemos de nuevo la fuente funcionando para que dure otros 10 Km de filamento más…. (o por si se vuelve a romper cuatro veces mas, me sobraron 8 mosfets).


    Desde entonces le llamo la Robocop, porque la he usado tal cual estaba para ir imprimiendo las piezas que utilizo para autorepararla. (de ese manojo de cables si quereis hablamos otro dia, que hoy ya es tarde) no creais que ésta, sobre fuentes de alimentación, es la única lección que me ha dado  una vieja impresora… he aprendido mas cosas, pero os las cuento otro día.

    Hoy la tengo imprimiendo un stand de herramientas para un pequeño laboratorio de electronica que estoy montando en el banco del taller que menos uso.

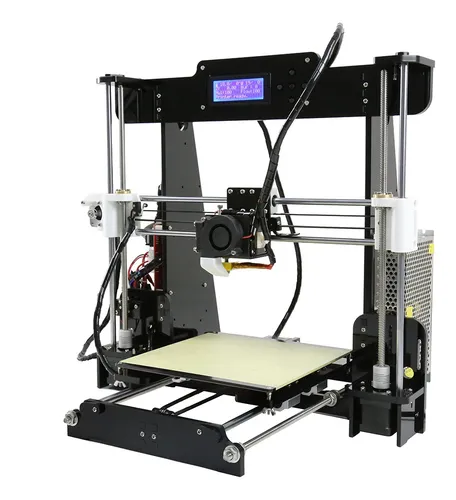

    Antes de irme. como ya hice la investigación os hablo de la Anet, maquina mala, pero que podeis encontrar casi regalada si os va esto del cacharreo (120 euros nueva).

    La Anet A8 fue lanzada alrededor de 2016, en un momento en el que la impresión 3D doméstica comenzaba a expandirse más allá de los entusiastas avanzados. Su bajo costo y diseño inspirado en modelos abiertos como la Prusa i3 la convirtieron en una de las impresoras más vendidas para quienes querían iniciarse en este mundo sin invertir grandes sumas.
    Auge entre aficionados: Gracias a su comunidad activa, los usuarios desarrollaron innumerables mejoras y modificaciones, como refuerzos de estructura, sistemas de refrigeración mejorados, y upgrades de firmware. La Anet A8 también se convirtió en un ejemplo de cómo una impresora económica podía alcanzar buenos resultados con las actualizaciones adecuadas.



    Críticas y problemas iniciales:

    Uno de los puntos más controvertidos de la Anet A8 fue su sistema eléctrico, particularmente la falta de protecciones en su placa base y el uso de cables que podían sobrecalentarse. Estos problemas llevaron a varios incidentes documentados de incendios. (el manojo de cables de la foto se debe a que intruduje protecciones para evitar esto)
    Aunque capaz de imprimir con calidad decente, la estructura acrílica podía causar inestabilidad en impresiones largas o de alta velocidad.
    En respuesta a las críticas, Anet lanzó versiones actualizadas como la Anet A8 Plus, que introdujo un marco metálico más robusto, una cama de impresión más grande, y mejoras en seguridad. Sin embargo, el mercado de impresoras 3D económicas se volvió más competitivo con la llegada de modelos como la Creality Ender 3, que ofrecían mejores características por precios similares.
    Aunque la Anet A8 ya no es tan prominente debido a la evolución del mercado, sigue siendo una referencia histórica en la democratización de la impresión 3D. Muchos usuarios actuales comenzaron con una Anet A8 y aún la consideran una herramienta educativa valiosa.

    #1407
    Francisco RiveroFrancisco Rivero
    Superadministrador

    Esta es mi primera impresora…

    Se trata del modelo Artillery Genius, en su dia el Entry level  de las impresoras “plug and play”

    La compré porque un cliente me encargó realizar los saltadores de un clave.



    Le propuse comprarlos hecho pero salía por un dineral, encontramos un articulo de alquien que lo había hecho con una impresora 3d, asi que pidiendo presupuesto a una empresa, entre el prototipado y la repetición de piezas, salía como el doble de lo que costaba la maquina, asi que  la compré y vino a casa ya amortizada.

    Tanto la Anet A8 como la artillery son maquinas que están superadas por modelos posteriores, pero la primera me sirve para seguir aprendiendo sobre máquinas (que es como tener un Renault 4 para aprender mecánica) y la artillery sigue sirviendo para imprimir piezas de calidad, además es super silenciosa si la tenemos que tener en un entorno doméstico.

    El modelo se sigue vendiendo en la versión PRO por poco mas de 250 euros y salvo cosas de software interno, se diferencia en que el equilibrado y ajuste de la cama esta lo tiene automático y la mía no.  Sigue siendo ideal para trabajos de prototipado, para aprender y es una buena opción para entrar en el mundo del 3D
